Charge servo en direct et relecture des pics

Les courbes utilisent le couple réellement remonté par les variateurs.

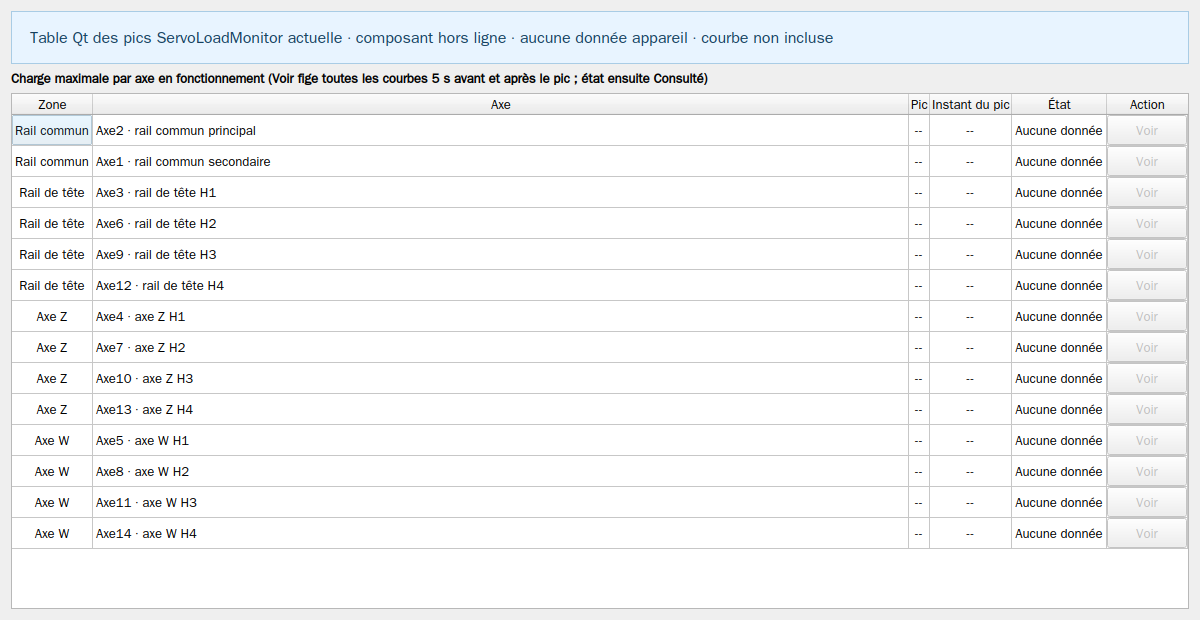

1. Ouvrez Surveillance de charge pour rails communs, rails de têtes, Z/W et axes auxiliaires configurés.
2. Sélectionnez un axe avec pic complet : toutes les courbes sont relues pendant cinq secondes avant et après ; la ligne rouge indique l’instant du pic.
3. Rétablir le direct revient au retour actuel ; chaque zone peut être zoomée indépendamment.
4. Reliez une anomalie à la lame, matière, vitesse et mécanique ; vérifiez les réglages par coupe d’essai.

Ce site fournit uniquement des instructions. Le dessin, le transfert et la commande de la machine se font dans le logiciel installé. Les liens du site ne peuvent pas référencer, déplacer, démarrer, mettre en pause ou arrêter une machine réelle.
